150m3/d一體化污水處理設備主要技術參數

序號

名稱

參數

數量

單位

1

格柵池

1、規格、尺寸：L×B×H=3.0×1.0×3.5m（內空尺寸）

2、材質：鋼筋混凝土

3、池壁厚度：500mm;

4、池底厚度：500mm

5、墊層厚度：300mm

6、池壁、池底混凝土標號及工程量：C30抗滲等級P6；數量9.5m3

7、墊層混凝土標號及工程量：C15；數量0.7m3

8、鋼筋型號及工程量：Φ12；數量2.3t

9、土石方開挖量60m3，土石方回填量34m3，余方棄置（運距5km）26m3

10、池體內防水做法：30厚1:2水泥砂漿找平；0.8mm厚丙綸防水卷材；20厚1:2水泥砂漿保護層

1

座

2

調節池

1、規格、尺寸：L×B×H=15.0×4.0×4.5m（內空尺寸）

2、材質：鋼筋混凝土

3、池頂厚度：150mm

4、池壁厚度：500mm;

5、池底厚度：500mm

6、墊層厚度：300mm

7、池頂、池壁、池底混凝土標號及工程量：C30抗滲等級P6；數量23.85m3

7、墊層混凝土標號及工程量：C15；數量2.0m3

8、鋼筋型號及工程量：Φ12；數量6.6t

9、土石方開挖量229m3，土石方回填量120m3，余方棄置（運距5km）109m3

10、池體內防水做法：30厚1:2水泥砂漿找平；0.8mm厚丙綸防水卷材；20厚1:2水泥砂漿保護層

1

座

3

污泥池

1、規格、尺寸：L×B×H=3.0×3.0×3.5m（內空尺寸）

2、材質：鋼筋混凝土

3、池頂厚度：150mm

4、池壁厚度：500mm;

5、池底厚度：500mm

6、墊層厚度：300mm

7、池頂、池壁、池底混凝土標號及工程量：C30抗滲等級P6；數量9.5m3

7、墊層混凝土標號及工程量：C15；數量2.0m3

8、鋼筋型號及工程量：Φ12；數量2.3t

9、土石方開挖量60m3，土石方回填量34m3，余方棄置（運距5km）26m3。

10、池體內防水做法：30厚1:2水泥砂漿找平；0.8mm厚丙綸防水卷材；20厚1:2水泥砂漿保護層

1

座

4

一體化污水處理設備基礎

1.規格：基礎尺寸不小于18.5x3.0x0.3m

2.數量：設備基礎土石方開挖量17m3，余方棄置（運距5km）17m3

3.材質：鋼筋混凝土

4.配置形式及部位：地上式

5.混凝土標號及工程量：C30；11m3

6.鋼筋型號及工程量：Φ12；0.7t

1

座

5

設備機房

1、規格、尺寸：L×B×H=6.0×3.0×3.0m（內空尺寸）

2、材質：磚混

3、墻體厚度：240mm

4、混凝土標號：條基墊層C20；條形基礎、地圈梁、構造柱C30。

5、主筋混凝土保護層厚:柱30mm；地圈梁30mm。

6、磚砌體：水泥砂漿M10，磚MU10砌筑

7、屋面板厚：300mm

8、屋面混凝土：C30；抗滲等級P6。

9、設備間內墻裝修：找平刮膩子膏

10、設備間外墻裝修：噴真石漆，顏色與醫院主體建筑物一致。

1

座

6

取樣井

1、規格、尺寸：L×B×H=1.0×0.7×1.5m

2、材質：磚混

3、基礎：C3O

4、墻體厚度：240mm

5、磚砌體：水泥砂漿M10，磚MU10砌筑

1

座

7

不銹鋼欄桿

1、規格、尺寸：L×H=10.0×1.1m

2、材質：不銹鋼圓管；壁厚2mm，φ40mm

10

米

8

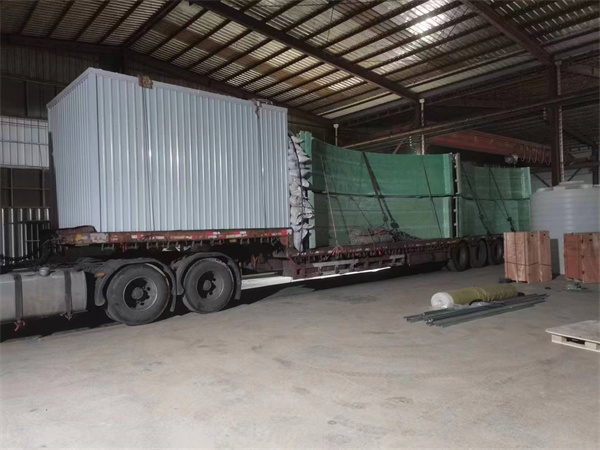

一體化污水處理設備

1、處理能力：150m3/d；

2、規格、尺寸：L×B×H=11×2.5×3.0m；含缺氧區、好氧區、沉淀區、消毒區

3、箱體池壁、池底、池底、隔板厚度均為12mm；允許誤差范圍±0.2mm碳鋼防腐；型材加固。

4、材質：Q235鋼

5、安裝方式：地面

1

套

9

人工格柵

1、規格、尺寸：間隙E=10mm；B×H=1.0×1.5m

2、材質：SUS304不銹鋼

1

套

10

污水提升泵

1、流量：Q＝15m3/h；

2、揚程：H＝10m；

3、功率P=1.5kW；

4、風輪：離心葉輪，自帶切割；

5、材質：鑄鐵

6、泵類型：一體式（含電機）

2

臺

11

液位控制器

1、液位控制器全套設備

2、控制線：0-6m；

3、材質：防腐型

4、靜壓式液位計，4~20ma，DC24V供電

2

套

12

回流泵

1、流量：Q＝15m3/h；

2、揚程：H＝10m；

3、功率P=1.5kW；

4、風輪：離心葉輪，自帶攪勻；

5、材質：鑄鐵

6、泵類型：一體式（含電機）

2

臺

13

自動加藥設備

1. 處理能力：150m3/d；

2. 控制系統：自動控制系統；

3. 計量泵：流量：Q=32L/h,最大工作壓力：Pmax=0.1MPa,硬管四分口；功率：P=0.37kw,工作電壓：U=380V,IP45；

4. 配套球閥、止回閥、安全閥、脈沖阻尼器、Y形過濾器、壓力表等、PE材質儲藥桶1000L 一個。

1

套

14

風機

5. 風量：Q＝1.9m3/min；

2、全風壓：P>3000mmAq；

3、功率：Pe=2.2kW；

4、配減震墊、止回閥。

1

臺

15

靜音箱

1、名稱：高分子復合聚酯靜音箱箱體；

2、規格：1.5×0.7×1.2m；

3、材質：采用2mm厚不銹鋼制作，箱體噴涂多層阻尼涂料，內部填充3層高分子復合聚酯吸音材料，2層阻燃隔音板；

4、箱體厚度：300mm～500mm

5、開合：高分子復合聚酯靜音箱側面單開門，該門為高密封性能磁性消音門并配套不銹鋼鉸鏈；

6、高分子復合聚酯材料具有吸音、環保無異味、阻燃。

7、高分子復合聚酯靜音箱進風口、出風口配軸流風機及配套消音器。

8、高分子復合聚酯靜音箱降噪能力≥45dB。（并支持采購人依據噪聲污染防治要求定制）

9、防護等級:≥IP66

1

套

16

曝氣系統

1、名稱：球面型φ150型鈦合金曝氣器

2、材質、規格：曝氣管道UPVC/DN40

3.承受壓力：不低于1.0Mpa

4、管道附件設置：包含管件、管卡等

1

套

17

潛水攪拌器

6. 功率：P=3.0KW；

7. 葉輪直徑：400mm；

3、材質：不銹鋼；配套導桿及支座。

1

臺

18

填料支架

材質：Q235鋼復合連桿；非標制作

1

套

19

高效生物酶仿生填料

8. 規格、尺寸：Φ50*2000mm；

9. 材質：表面納米化高分子仿生材料；耐沖擊負荷，易掛膜，處理效率高；有效切割氣泡，提高氧的轉移速率和利用率。使水氣生物膜得到充分交換；比表面積大、氧利用率高、孔隙可變、不堵塞。適宜溫度：0℃～105℃

3、適宜PH值：1～13

4、親水性：優級

5、拉伸強度：14KN/m

6、單位重量：220g/m2

7、減少曝氣量：≥20%

8、安裝間距：1cm～50cm

9、比表面積：1800～35000m2/m3

10、成膜重量：60～300kg/m3

11、填料負荷：4～9kgCOD/m2·d

12、填料區微生物濃度：3.5～10g/L.

13、空隙率：≥99.5%

60

m3

20

溢流收集裝置

10. 勻速收集污水，減小沖擊負荷；

11. 材質：碳鋼。

1

套

21

中心筒

12. 規格、尺寸：DN300；L=3000mm；

13. 材質：Q235鋼，內外防腐。

1

套

22

污泥泵

14. 流量：Q＝6m3/h；

15. 揚程：H＝7m；

16. 功率：P=0.55kW；

17. 風輪：離心葉輪，自帶攪勻裝置；

5、材質：鑄鐵。

6、泵類型：一體式（含電機）

1

臺

23

PLC自控系統

1、名稱、規格：不銹鋼304；800×600×1800mm；

2、系統程序：PLC可編程；

3、具有浪涌保護裝置。

4、元器件：空開、時間繼電器、斷路器、指示燈、旋鈕、急停按鈕、線槽、線纜等；

5、控制形式：手/自動控制，手自動一體式；

6、觸摸屏  7吋。

1

套

24

電線

1、名稱、規格：RVV多規格；

2、材料名稱：國標線纜；

3、材質：銅芯、單雙色線綜合考慮；

4、配線形式及部位：綜合考慮。

1

批

25

生產管路系統

1、名稱、規格：PVC-U

2、材料名稱：化工管；DN40壁厚3.7mm；

1

批

26

菌種

醫療污水專用菌種，配套本項目污水處理系統池使用，達到污水處理效果，活性物生物菌種含水率≥80%

10

噸
